BAT - REX 3 Power Stereo

Vyvrcholení více jak dvacetiletého vývoje a výzkumu

Celotriodový výkonový zesilovač REX 3 je vyvrcholením více jak dvacetiletého vývoje a výzkumu inženýra Victora Khomenka z BAT vytvořením špičkového lampového výkonového zesilovače. Symetrické můstkové zapojení s uzemněným vstupem se vyznačuje čtyřmi triodami 6C33C bez globální zpětné vazby a extrémně krátkou cestou signálu. Ta udržuje lineární odezvu ve frekvenční i fázové doméně. Můstkové zapojení poskytuje 80 wattů na kanál ve stereorežimu nebo 160 wattů v celotriodovém režimu, pokud je nakonfigurovaný jako monoblok. Jeho tradiční výstupní transformátory jsou vyrobeny přesně podle specifikace BAT a mají širokopásmový frekvenční rozsah od 5 Hz do 300 kHz.

Zcela odlišný přístup

Představte si REX 3 jako dva zesilovače s uzemněným vstupem na jeden kanál, jejichž časové průběhy signálu se sčítají na výstupním transformátoru. Tím neprotéká žádný stejnosměrný proud což umožňuje, aby byl výstupní transformátor skutečně po celou dobu širokopásmovým, snižujícím nízkofrekvenční zkreslení. REX 3 rozšiřuje výhody zdrojů proudu v elektronce tak, aby zahrnoval jak první, tak druhý zesilovací stupeň. Linearita zesilovacího stupně se tedy zlepší, úpravy pro první a druhý zesilovací stupeň se stávají nezávislými a komponenty zdroje proudu elektronek pracují při nižší úrovni.

Vylepšení v obvodech poskytují největší průzračnost, jakou kdy bylo možné z výkonového zesilovače BAT slyšet

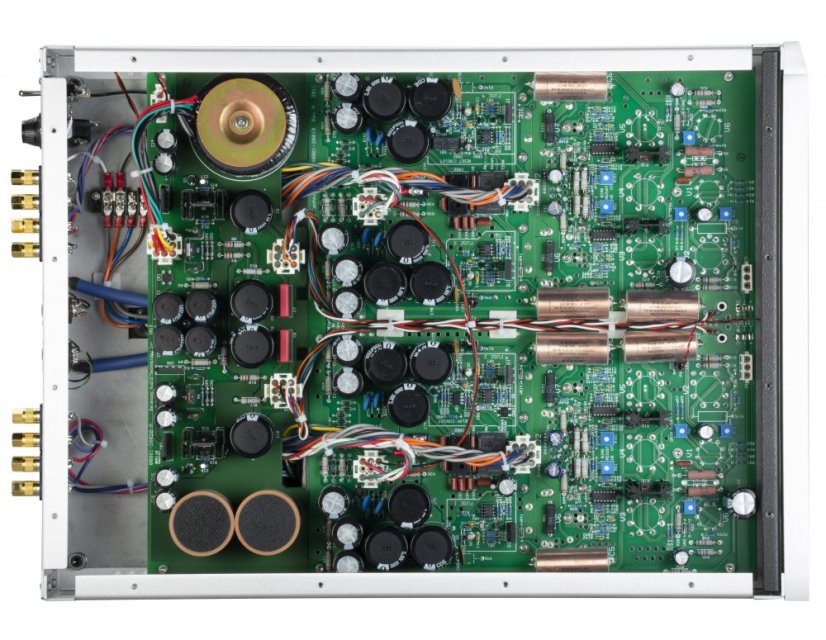

Zrovna, když BAT úzce spolupracoval s Cardas Audio na vylepšení svého předzesilovače 2. generace a výstupních transformátorů DAC, společnost také vybrala pro výkonový zesilovač REX 3 zcela nové interní propojení – vyrobené z nejkvalitnějších kabelů od Cardas Audio Litz. Zkrátka, byl to zdaleka nejdražší drát, který kdy BAT v nějaké součástce použila. Při vývoji systému REX 3 se nešetřilo na ničem. Kromě kabeláže od společnosti Cardas Audio vybral BAT ty nejlepší olejové kondenzátory s měděnými fóliemi, aby nahradil jejich dlouhodobě používané. Co se týče zvuku, výsledkem je kombinace charakteristické přirozenosti BAT s nenapodobitelným náhledem do hudebních textur, detailů a výrazu.

Nový průmyslový design a logo

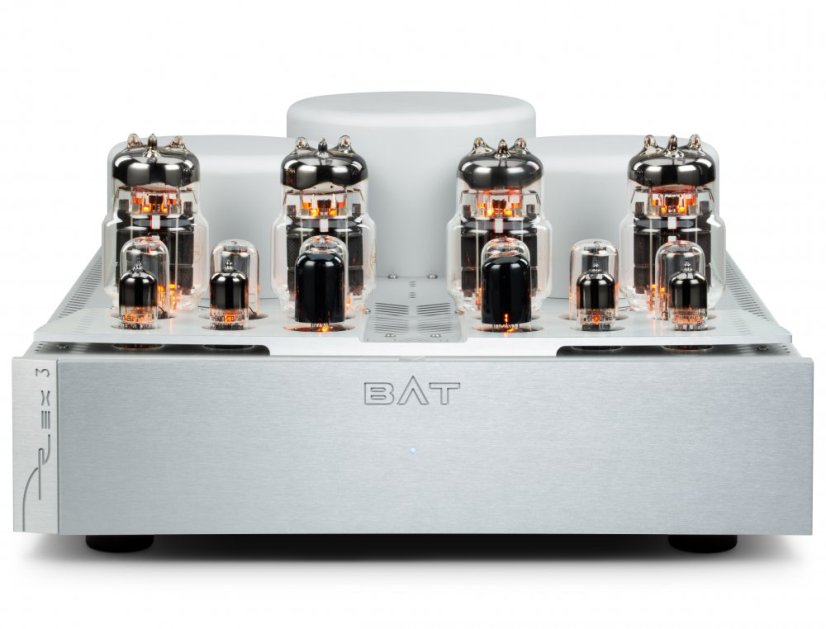

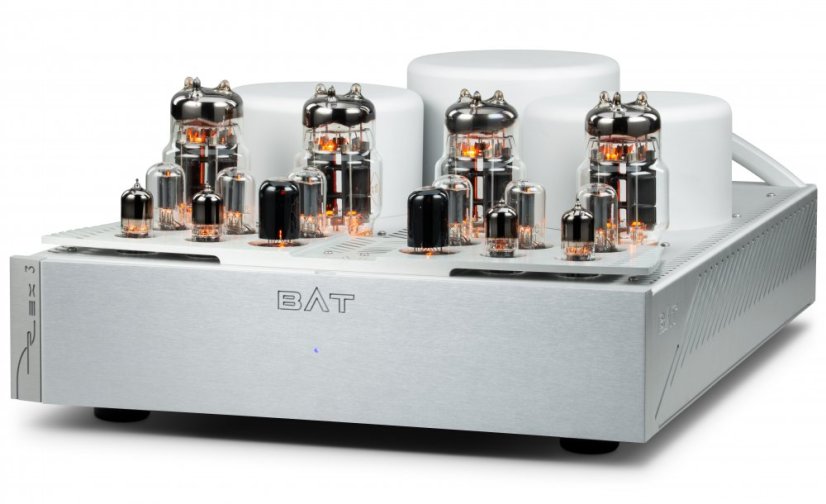

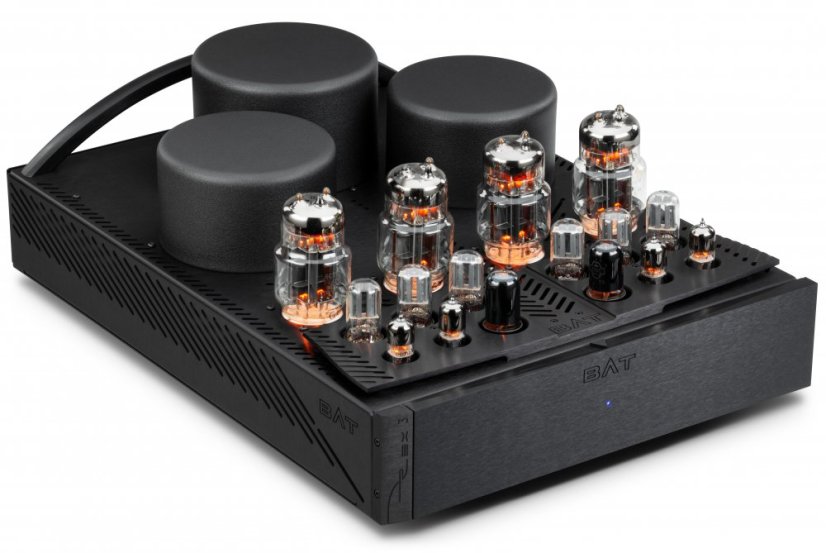

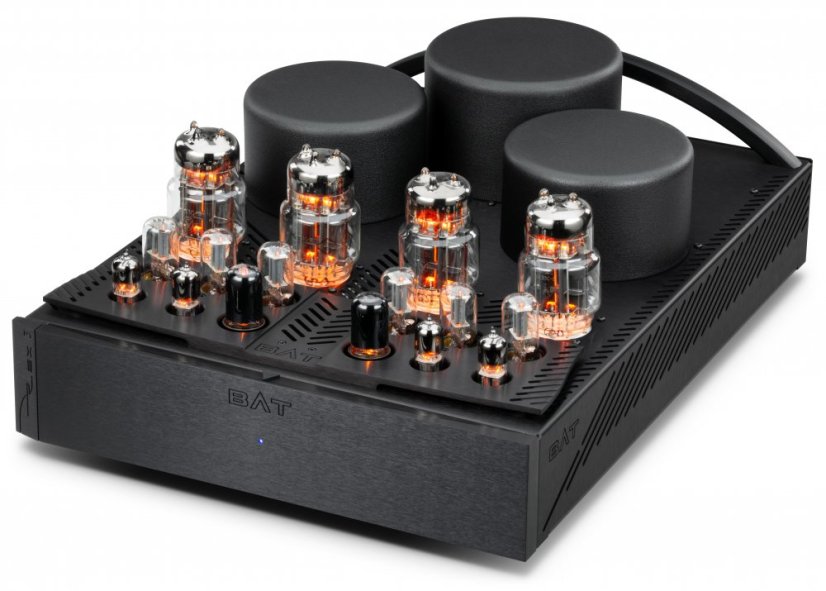

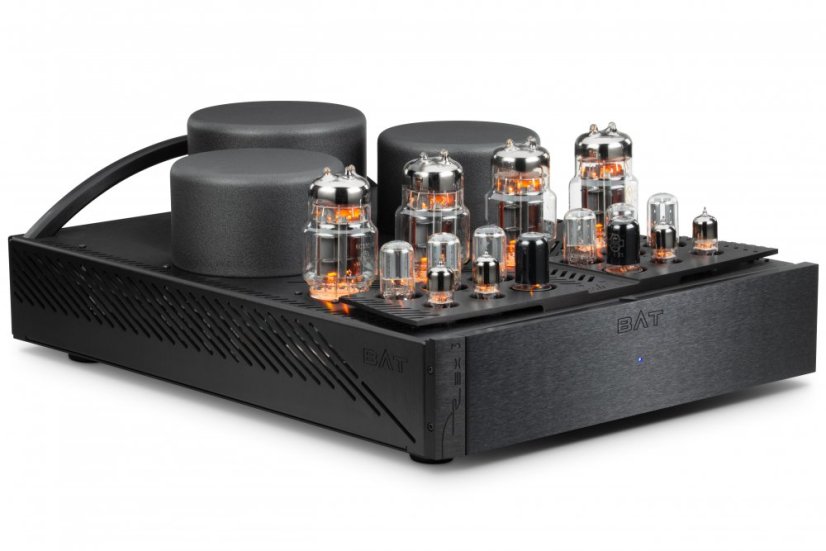

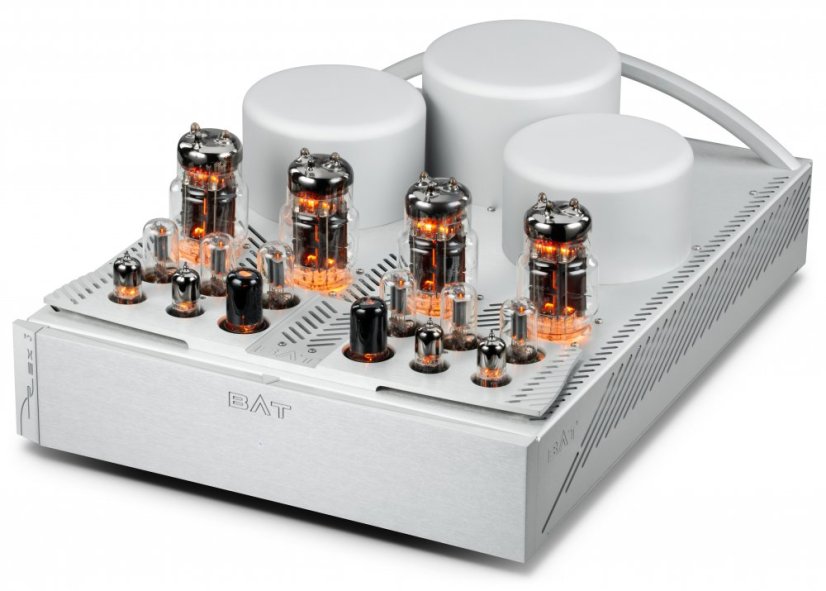

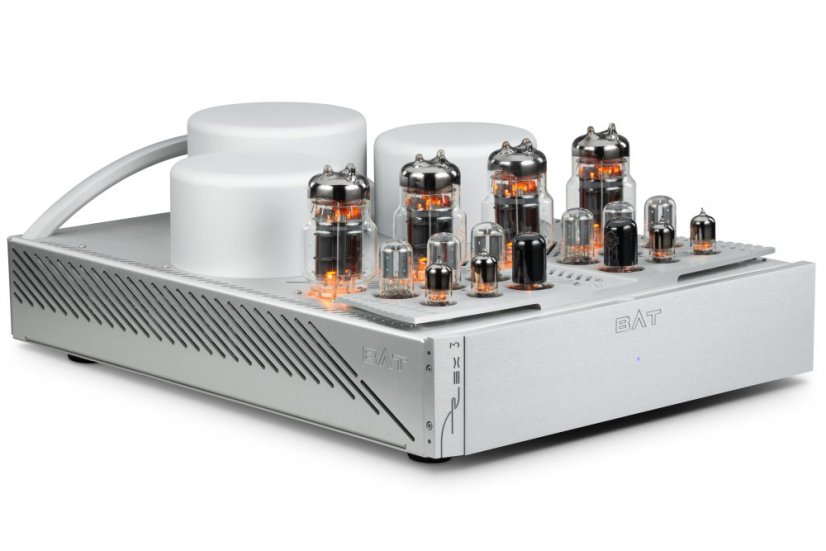

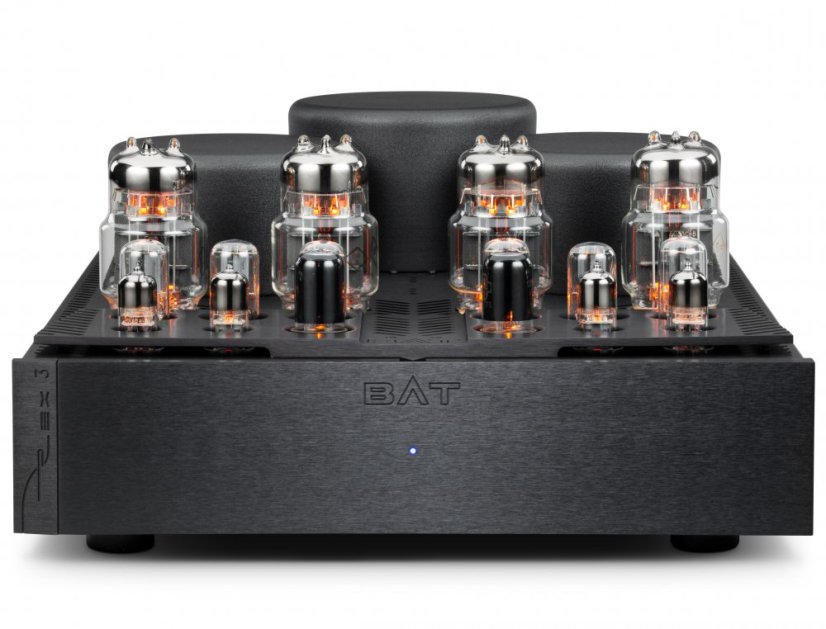

Všechny modely REX 3 nahrazují ocelové díly předchozí generace novým celohliníkovým šasím vylepšenými větrací otvory pro maximální ventilaci a tepelný rozptyl pro zajištění dlouhé životnosti a spolehlivosti všech elektronek a kritických součástek vůbec. REX 3 debutuje jako první elektronkový / lampový zesilovač v celostříbrném provedení. Navíc bylo nově navrženo logo BAT, aby jasně sdělovalo konstrukční filozofie: Symetrie tří písmen, (kde „A“ slouží jako bod otáčení), reprezentuje slavný symetrický návrh obvodů.

Jednoduchost plug-and-play v nekompromisním designu

Celotriodový REX 3 představuje technologickou cestu moderního inženýrství aplikovaného na tradiční výkonný elektronkový / lampový zesilovač. REX 3 kombinuje vysoký výkon a vynikající rozlišení ve frekvenčních extrémech – spojené s jednoduchostí plug-and-play poskytnuté obvody automatického  nastavení předpětí a elektronické ochrany až po hmatatelnou iluzi obnovení původní hudební události u Vás doma.

Inteligentní automatické nastavení předpětí a elektronická ochrana

Pokročilý design REX 3 eliminuje neustálou potřebu nastavovat a upravovat správné nastavení předpětí výstupních elektronek. Inteligentní obvod s automatickým nastavením předpětí se přizpůsobuje změnám síťového napětí i stárnutí elektronek. LED indikátory zobrazují stav každé jednotlivé výstupní elektronky. BAT dále rozšiřuje zařízení plug-and-play v REX 3 o nový ochranný bezpojistkový obvod pro napájecí zdroj a tak poskytuje dokonalejší zvukový výkon a uživatelsky přívětivější zážitek.

80 wattů na kanál (stereo) nebo 160 wattů na kanál (mono)

Celotriodový REX 3 nabízí 80 wattů na kanál ve stereu nebo 160 wattů na kanál, pokud je použit jako monoblok. Jeho výstupní trioda 6C33C-B nabízí mnohokrát větší výkon než běžnější elektronky 6550, používané v tradičních zapojeních v push-pull pojetí. Vysokoimpedanční elektronka jakou 6550 je, vyžaduje mnohem komplikovanější výstupní transformátory než nízkoimpedanční elektronka 6C33C-B. V důsledku toho nemá REX 3 při buzení nízkoimpedančních zátěží problémy.

Specifikace

• Princip: Plně symetrický single-ended můstek
• Signalová cesta: Triodový plně symetrický od vstupu po výstup. Druhá generace měděná folie/papír v oleji kondenzátory. Druhá generace ultra transparentních kabelů pro interní vedení signálu
• Zapojení: Inteligentní automatické nastavení předpětí s elektronickými pojistkami bez globální zpětné vazby
• Konstrukce šasi: Výroční (25 let) celohliníková konstrukce
• Konfigurace: Stereofonní plně symetrický koncový zasiloilovač s možností zapojení do můstku jako monofonní
• Výkon stereo: Výstupní výkon pro jeden kanál 8 Ω / 4 Ω: 80 W / 80 W
• Výkon mono: Výstupní výkon pro jeden kanál 8 Ω / 4 Ω: 160 W / 160 W

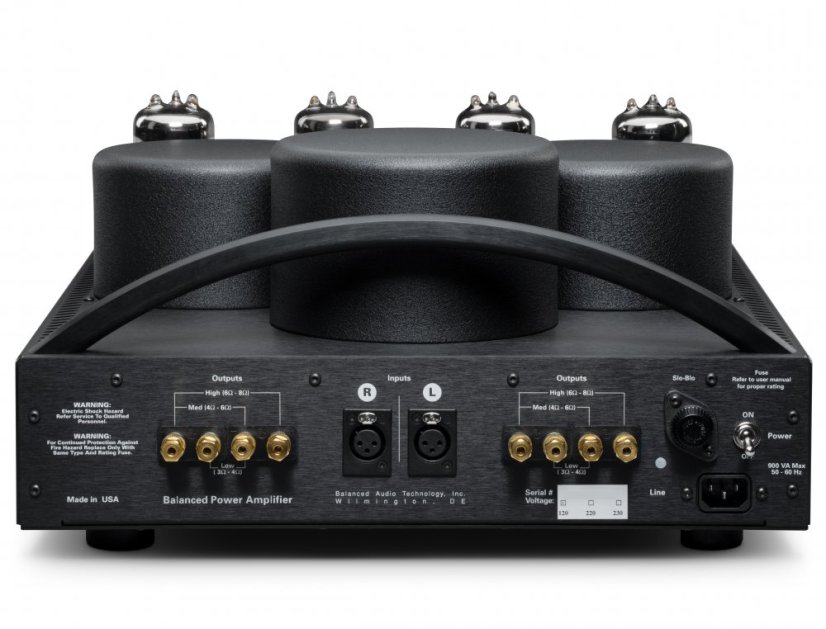

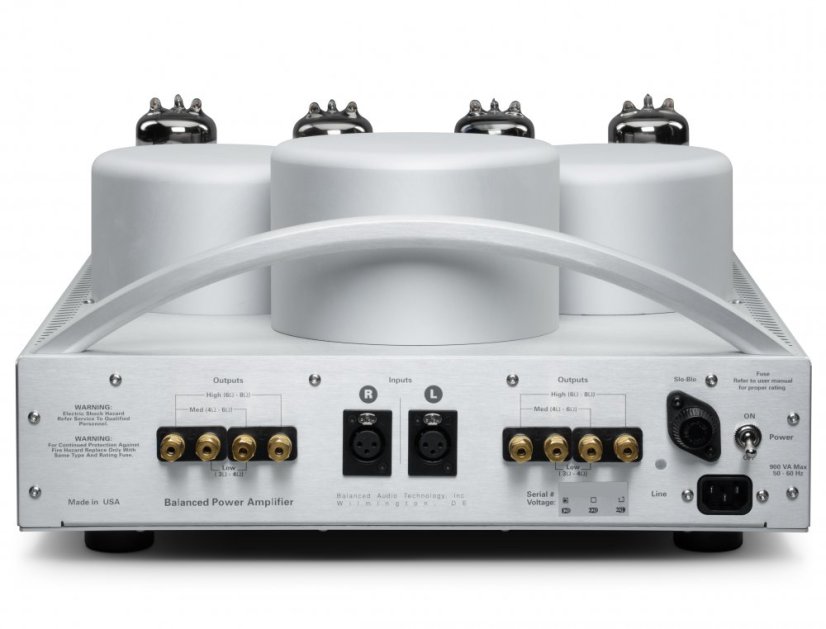

• Vstupy: 2× XLR
• Výstupy: 4 páry (L + P) Cardas reprosvorky – zlacené
• Zkreslení při plném výkonu (THD): 3,0 %
• Frekvenční rozsah: 7 Hz to 200 kHz, Vstupní impedance (každá fáze): Stereo 215 kΩ / Mono 108 kΩ
• Vstupní citlivost: 1 V
• Akumulace energie: 600 joulů
• Zisk: 26 dB
• Příkon: 500 W (bez zátěže), 1000 W (plný výkon)
• Použité elektronky: 4× 6C33C-B, 6× 6SN7, 4× 6H30, 2× 6V6
• Rozměry: 43 × 23 × 61cm (17 × 9 × 24 inch)
• Hmotnost: 46 kg (88 lb)
