od 20 250 € s DPH

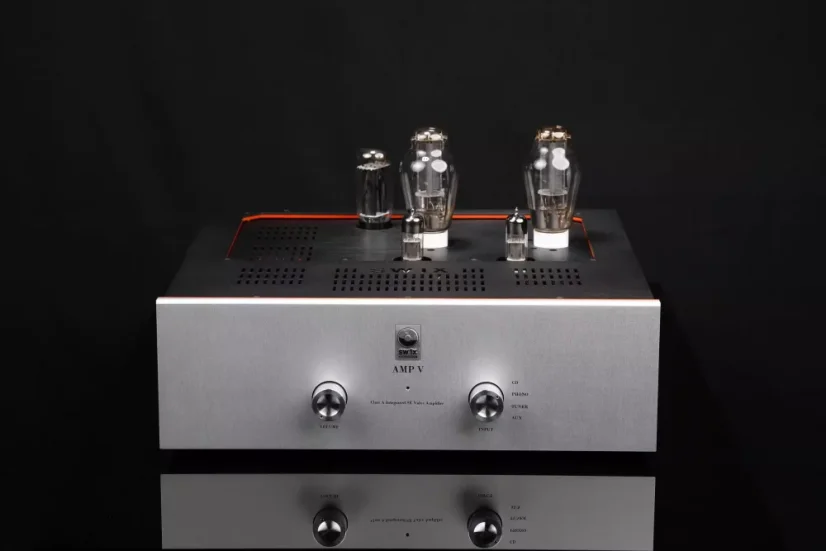

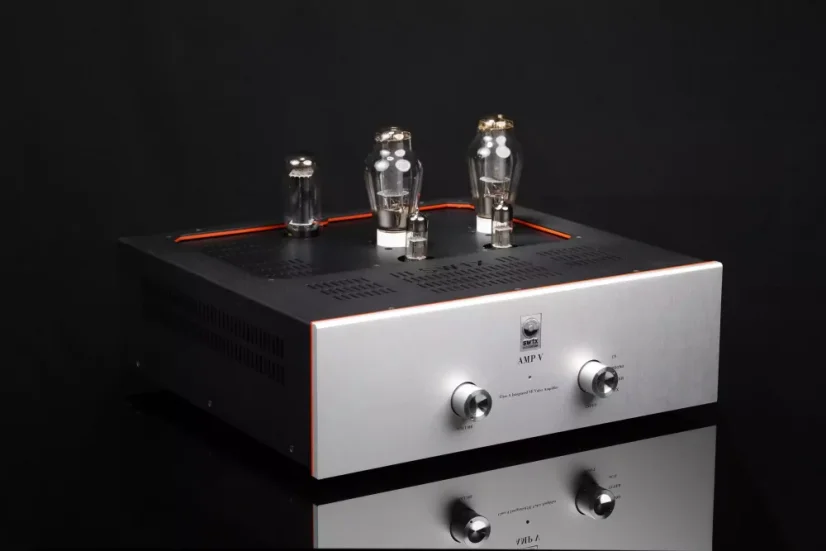

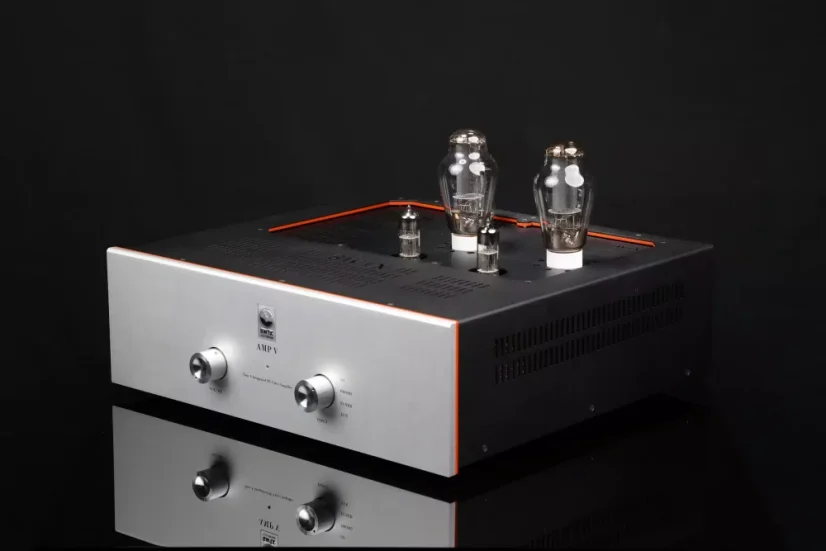

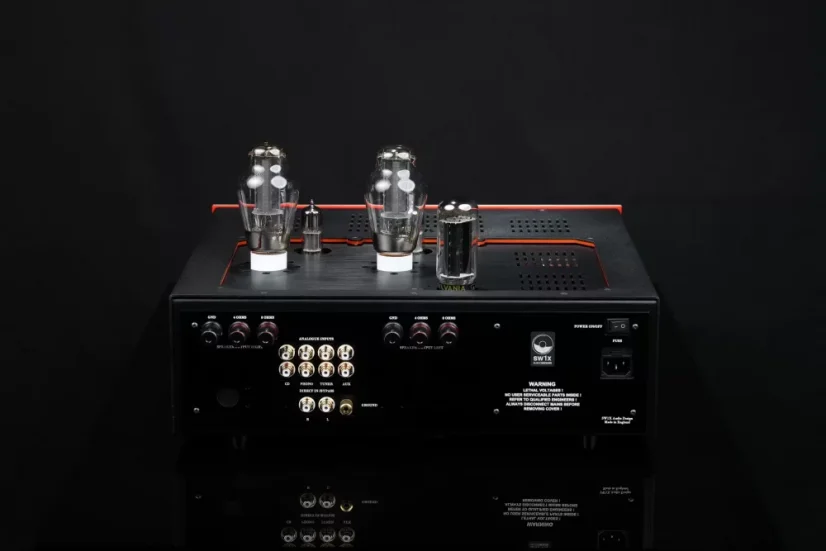

SW1X AMP V je třístupňový výkonový zesilovač
spojený s vysoce kvalitním předzesilovačem využívajícím vlastní konstrukci a vlastní výrobu stupňovitého atenuátoru hlasitosti. Více

Výrobce: SW1X Kód produktu: P00224 Doprava a platba

Je to nejen mimořádně muzikální, ale také výkonný a zároveň zvukově vytříbený integrovaný zesilovač.

Přímo vyhřívané 300B triody na výstupu není třeba představovat. Jsou poháněny stejně výkonnými elektronkami 6N6P/5687/E182CC, které vytvářejí zdánlivě lineární a vyvážený zvuk.


Integrovaný zesilovač SW1X AMP V je k dispozici v různých verzích

Speciální a limitovaná verze Signature s různými variantami výstupních transformátorů (Permalloy nebo SHiB a UHiB) a celoměděným nebo měděno-stříbrným vinutím.


SW1X Audio Design™ AMP V Integrovaný zesilovač

Vlastnosti

  • Speciálně vybrané a harmonicky sladěné komponenty a kvalita materiálů
  • Jednokanálový, absolutně nulový NFB, třída A, přímo vyhřívaná trioda ventilového zesilovače
  • 2 × 6N6P/5687/E182CC triodový ovladač/vstupní stupeň ventilů pohánějící 2 × 300B DHT ventily
  • Konstrukce 3 zesilovacích stupňů
  • Hybridní bodová 2bodová technika hardwarového zapojení pro co nejkonzistentnější výrobní výsledky
  • Vnitřní zapojení výhradně s našimi vodiči SW1X Magnum, Genesis a Opus
  • Transformátory SW1X Audio Design™ s měděným vinutím Super HiB DC Core (50 Wattů) s vlastní konstrukcí pro výstup signálu
  • Kvazi monofonní, přímo vyhřívaný dvojitý ventilový diodově usměrněný napájecí zdroj B+
  • SW1X Custom Design 24stupňové diskrétní ovládání hlasitosti atenuátoru
  • Síťové transformátory a tlumivky s jádrem EI Orient grain M6
  • Ventilově usměrněný napájecí zdroj s pevným předpětím

Elektronky: 2 × 6N6P, 2 × 300B, 1 × 5U4GB, 1 × 5Y3


Volitelné doplňky

  • Stříbrná rána SW1X Audio Design™ Zakázkově navržené výstupní transformátory se stejnosměrným jádrem Super HiB nebo Ultra HiB
  • Plně zadrátovaný lampový výstupní stupeň na bakelitové desce
  • Jemné stříbrné zapojení na vstupu, bakelitové desce a výstupu
  • Kondenzátory Black Gate VK v napájecím zdroji B+
  • AN 2W nemagnetické niobové rezistory na pevně zapojené bakelitové desce
  • Síťové transformátory Super HiB s dvojitým jádrem C
  • Mezistupňové oddělovací kondenzátory signálu: 1. Měděná fólie v oleji nebo 2. Stříbrné fóliové kondenzátory
  • AN 2W stříbrné, nemagnetické, tantalové rezistory





Specifikace

  • Jednosměrný, třída A, nulový NFB, výstupní výkon: 8 W, které znějí minimálně jako 50 W a dynamické podání působí jako 500 W ve spojení s reproduktory s vysokou citlivostí (doporučuje se min. 96 dB/W/1 m).
  • Vstupní citlivost: 1 V
  • Vstupní impedance (Ohmy): 1,5 V (V): 47K nebo 100K
  • Výstupní impedance (Ohmy): 47kW: 4 & 8
  • Maximální spotřeba energie: 200 W
  • Výstupní šum, nevážený: < 0.5 mVrms
  • Rozměry bez elektronek a nožiček (v × š × h): 250 × 440 × 400 mm
  • Hmotnost: 25 kg

Poznámka: Vzhledem k probíhajícímu výzkumu a vývoji společnosti SW1X Audio Design se specifikace mohou změnit bez předchozího upozornění.


Řada integrovaných zesilovačů SW1X Audio Design®

Všechny naše integrované zesilovače jsou čistě ventilové zesilovače třídy A s nulovým NFB a většina z nich je single ended, produkují tedy superkvalitní výkon 2-8 W, který zní jako 20-80 W při spojení s vysoce citlivými reproduktory (doporučuje se min. 96 dB/W/1 m), kde tlumení a dynamické podání působí jako 200-800 W.

Protože se jedná o ventilové zesilovače pracující v čisté třídě A, v režimu Single Ended bez jakéhokoli druhu zpětné vazby, je konstrukce obvodů tak elegantně jednoduchá, jak jen může být.

Kvalita zesílení je proto téměř zcela závislá na faktoru kvality materiálů a komponentů použitých při návrhu obvodu.


Všechny naše integrované zesilovače jsou nabízeny ve 4 verzích

  • STD, všechny s měděným vinutím, orientované jádro M6 EI OPT.
  • Speciální, celoměděné jádro Super HiB DC OPT
  • Classic, měděné/stříbrné vinutí, jádro Super HiB DC OPTs
  • Signature, stříbrné/stříbrné vinutí, Super HiB DC Core OPTs


AMP V "Titan" Standard

  • Komplement elektronky: 2 × 6SN7 nebo 6N6P/5687/E182CC Driver, 2 × 300B DHT, 1 × 5AS4 DHD Rectifier
  • Měděné vinutí, orientované jádro M6 EI OPT (50 W) Výstupní signálové transformátory
  • Výstupní výkon cca 8 W v závislosti na elektronce a zkreslení


AMP V "Titan" Special

  • Komplement elektronky: 2 × 6SN7 nebo 6N6P/5687/E182CC Driver, 2 × 300B DHT, 1 × 5AS4 DHD Rectifier
  • Měděné/měděné vinutí, jádro Super HiB DC (50 W) Signálové výstupní transformátory
  • Výstupní výkon cca 8 W v závislosti na elektronce a zkreslení


AMP V "Titan" Classic

  • Komplement elektronky: 2 × 6SN7 nebo 6N6P/5687/E182CC Driver, 2 × 300B DHT, 1 × 5AS4 DHD Rectifier
  • Měděné/stříbrné vinutí, stejnosměrné jádro Super HiB (50 W) Signálové výstupní transformátory
  • Výstupní výkon cca 8 W v závislosti na elektronce a zkreslení


Podpis AMP V "Titan"

  • Komplement elektronky: 2 × 6SN7 nebo 6N6P/5687/E182CC Driver, 2 × 300B DHT, 1 × 5AS4 DHD Rectifier
  • Stříbrné/stříbrné vinutí, stejnosměrné jádro Super HiB (50 W) Signálové výstupní transformátory
  • Výstupní výkon cca 8 W v závislosti na elektronce a zkreslení
