Audiobyte - Hydra.Vox

FPGA DAC

VOX je postaven kolem zařízení Xilinx 7-series FPGA. FPGA = Field Programmable Gate Array – kus křemíku, který umožňuje vývoj vlastního hardwaru. Všechny hlavní funkce zařízení jsou specificky vytvořeny uvnitř zařízení Xilinx, které je aktualizovatelné, což znamená, že nový software obnoví DAC na hardwarové úrovni.

DISKRÉTNÍ 1-BITOVÁ TECHNOLOGIE
ZPRACOVÁNÍ SIGNÁLU

Architektura VOX je čistě 1 bitová. Všechny příchozí vzorkovací frekvence jsou uvnitř převedeny na vzorkovací frekvenci ekvivalentní DSD256/512 (závislé na firmwaru), po čemž je analogová konverze provedena pomocí technologie proudového segmentu.

KOREKCE FÁZE
SYSTÉM

Unikátní vlastností Hydra.VOX je bezproblémová integrace mezi analogovými a digitálními filtry za účelem zachování přesné fáze audio signálu. Je dobře známo, že jakýkoli analogový dolní propust přidá fázové zkreslení od vstupu k výstupu, což mění kvalitu zvuku.

Aby se tomu zabránilo, digitální filtry uvnitř FPGA jsou naprogramovány tak, aby vykazovaly „zrcadlovou“ fázovou odezvu, čímž se ruší fázová chyba z analogové domény. Výsledkem je dokonalá fázová odezva v celém audio pásmu.

IZOLOVANÝ I2S
Femtovox hodinový systém

Hlavní vstup VOX je I2S, proto je tento vstup plně izolován, aby se zabránilo jakémukoli možnému úniku šumu ze zdroje audio I2S.

ANALOGOVÝ
filtr / buffer

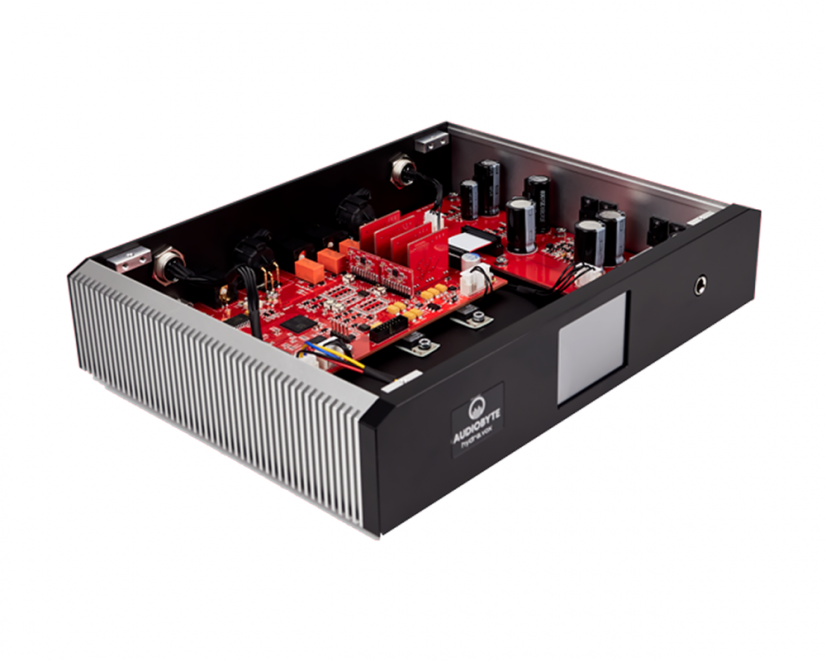

Ačkoli je to v obecných aplikacích triviální, analogová bufferová fáze 1-bitového DAC je kritickou součástí. Nejenže musí eliminovat zbytkový šum, ale také by měla mít extrémní výkon z hlediska nízkého zkreslení a šumového pozadí. Ve VOX je analogová bufferová fáze realizována pomocí nízkošumových bipolárních diskrétních zařízení.

DSD čistá cesta

Další vlastností VOX DAC je možnost přímé konverze signálů DSD256/512, obcházející veškeré vnitřní zpracování. To je možné pouze na USB a I2S vstupech. Upozorňujeme, že ovládání hlasitosti nebude dostupné, pokud je toto nastavení aktivní, a výstup na sluchátka bude ztlumen.

Přizpůsobení a uživatelské
rozhraní

VOX je všestranný softwarově definovaný DAC. To znamená, že mnoho funkcí, grafické rozhraní a dokonce i zvukový podpis nejsou pevně dané - mohou být změněny aktualizací firmwaru.

V současné době vyvíjíme 3 různé verze firmwaru, nazvané Rocket, Bullet a Torpedo, každou s vlastními podverzemi. I ten nejnáročnější audiofil může najít dokonale přizpůsobený zvuk. Pro přístup k sekci firmwaru prosím zaregistrujte své zařízení zde.

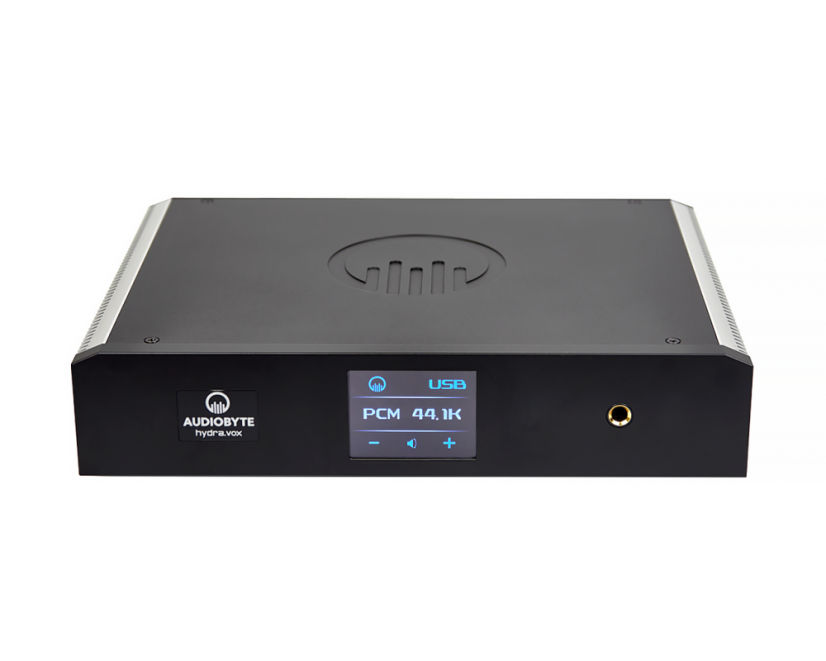

DAC lze ovládat přímo na dotykové obrazovce nebo prostřednictvím ovládací aplikace dostupné pro iOS a Android.

Sluchátkový zesilovač & předzesilovač

VOX má 35bitovou datovou cestu a velmi kvalitní 32bitové ovládání hlasitosti, proto může přímo pohánět jakýkoli výkonový zesilovač. Vestavěný sluchátkový zesilovač je zcela bipolární diskrétní design s maximálním výkonem 3W/16 ohmů.

Externí napájení

VOX je zcela napájen z dedikovaného napájecího zdroje Hydra.ZAP, který poskytuje analogové napájení pro sluchátkový zesilovač, digitální napětí a referenční napětí s ultra nízkým šumem.

Technické specifikace

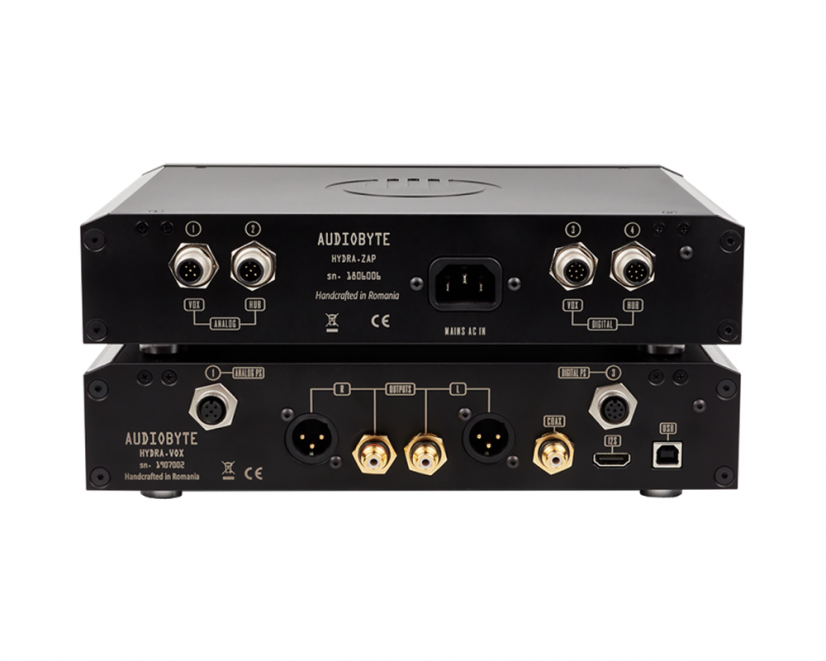

VSTUPY:
I2S LVDS (HDMI konektor): všechny vzorkovací frekvence
S/PDIF koaxiální: až 192k / DSD64
USB: všechny vzorkovací frekvence

VÝSTUPY:
RCA nesymetrický: 3,8V (špička)
XLR symetrický: 3,8V (špička)
Výstup pro sluchátka: 9V (špička)
THD+N: -118 dB (0 dB)
S/N: -118 dB
