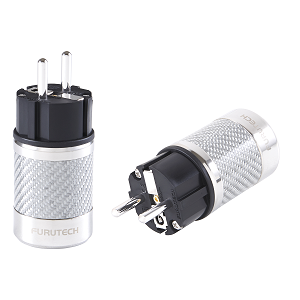

Furutech FI-E50 NCF (R)

Piezo-keramické konektory řady NCF

Těla a pouzdra piezokeramických konektorů Pure Transmission FI-E50 NCF společnosti Furutech se vyznačují několika průlomovými konstrukčními technikami.
Vícevrstvý nemagnetický plášť z nerezové oceli a postříbřených uhlíkových vláken obsahuje speciální tlumicí a izolační acetalový kopolymer. Společnost Furutech se rozhodla pro vnější pouzdro z nerezových a postříbřených uhlíkových vláken po rozsáhlých posleších s osobnostmi japonského průmyslu a audiofily.

Tělo konektorů obsahuje "aktivní" tlumicí materiál: Nano Crystal² Formula - nanokrystalický, keramický a uhlíkový prášek.
Nano Crystal² Formula - NCF, který je součástí vybraných výrobků Furutech, se skládá ze speciálního krystalického materiálu, který má dvě "aktivní" vlastnosti. Za prvé vytváří záporné ionty, které eliminují statickou elektřinu, a za druhé přeměňuje tepelnou energii na dálkové infračervené záření. Společnost Furutech pak kombinuje tento pozoruhodný krystalický materiál s keramickými částicemi o velikosti nano a uhlíkovým práškem pro jejich další tlumicí vlastnosti "piezoefekt". Výsledná formule Nano Crystal² je dokonalým elektrickým a mechanickým tlumicím materiálem - nachází se pouze ve výrobcích Furutech!

Účinky plovoucího magnetického pole

Systém propojení země/země společnosti Furutech
Jak daleko zajdou inženýři společnosti Furutech ve své snaze dosáhnout referenční kvality Pure Transmission? Jejich soustředěné zkoumání každého prvku přenosu signálu vyústilo v další průlomovou technologii, systém Furutech Earth/Ground Jumper System. Ten eliminuje EMI (elektromagnetické rušení) indukované v kovových částech, jako jsou šrouby krytů konektorů.

Proud protékající napájecím konektorem vytváří magnetické pole, stejně jako izolovaný vodič vytváří elektromagnetické i elektrostatické pole. Inženýři společnosti Furutech zjistili, že toto magnetické pole indukuje tok proudu (a malé magnetické pole) ve šroubech, které drží konektor pohromadě! Tato magnetická pole interferují s větším magnetickým polem kolem vodiče a konektoru.

Naprostý důraz na detail a elegantní inženýrství společnosti Furutech tento problém elegantně řeší. Systém propojení země/země spojuje zajišťovací šrouby se zemnicí svorkou uvnitř konektoru a zcela eliminuje rušivé vlivy pole, které způsobují. Rozptýlená pole jsou uzemněna řadou vzájemně propojených částí uvnitř konektoru, které se připojují k zemnicímu vodiči. Systém Jumper je k dispozici v konektorech Furutech NEMA Power a IEC. Zemní/pozemní propojovací systém je chráněn americkým patentem č. 6 669 491 / evropský patent č. EP1445837.

Specifikace

• α (Alpha) Hlavní vodič z čisté mědi pokovený rhodiem
• Systém zemnícího (uzemňovacího) můstku (US patent č.: 6,669,491/ evropský patent č. EP1445837)
• Tělo z nylonu/skelných vláken se speciálními antirezonančními krystalickými částicemi o velikosti nano, piezokeramickými částicemi a uhlíkovým tlumicím materiálem.
• Vícevrstvé nemagnetické pouzdro z nerezové oceli a postříbřeného uhlíkového vlákna obsahující acetalový kopolymer.
• Určeno pro kabely o průměru od 6 mm do 20 mm
• Rozměry: Délka těla 55,4 mm × průměr 39,5 mm / celková délka 93,2 mm
• Kovová kabelová svorka zlepšuje přilnavost a snižuje mechanicky a elektricky indukované zkreslení
• Jmenovitá hodnota: 16 A / 250 V AC
